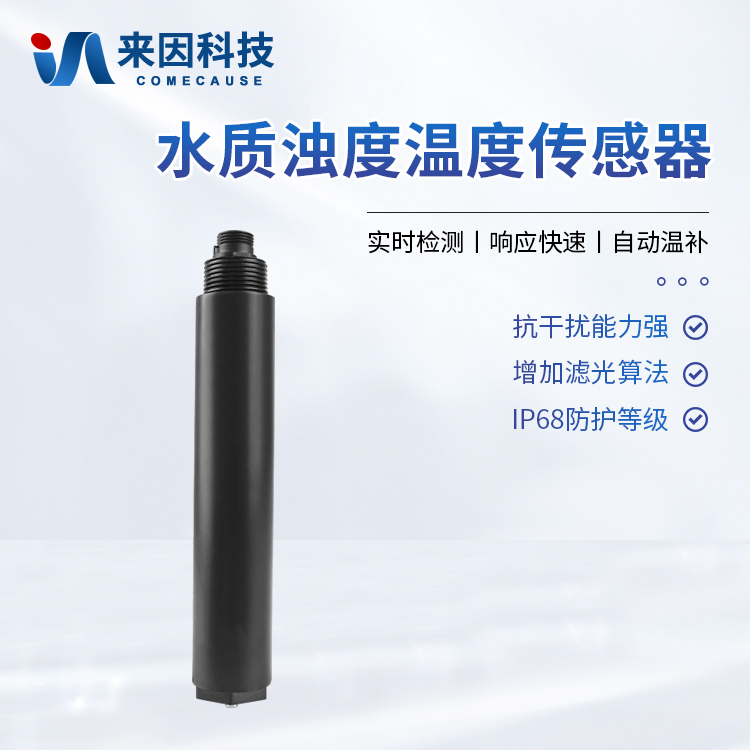

简要描述： 在线浊度水温传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法，线性处理采集值，并经过温度补偿算法，输出浊度值。传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。测试口左右5CM之内不会碰到容器壁，下方10CM.
产品型号：
IN-S9
访问量：
8
| 一、工作原理 |
散射浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法，线性处理采集值，并经过温度补偿算法，输出浊度值。
| 二、技术参数 |
测量原理 | 散射光法 |
量程范围 | 默认0～3000NTU，0～40NTU 0～1000NTU 可定制 |
分辩率 | 0.1NTU |
精度 | ±1% ， ±0.3℃ |

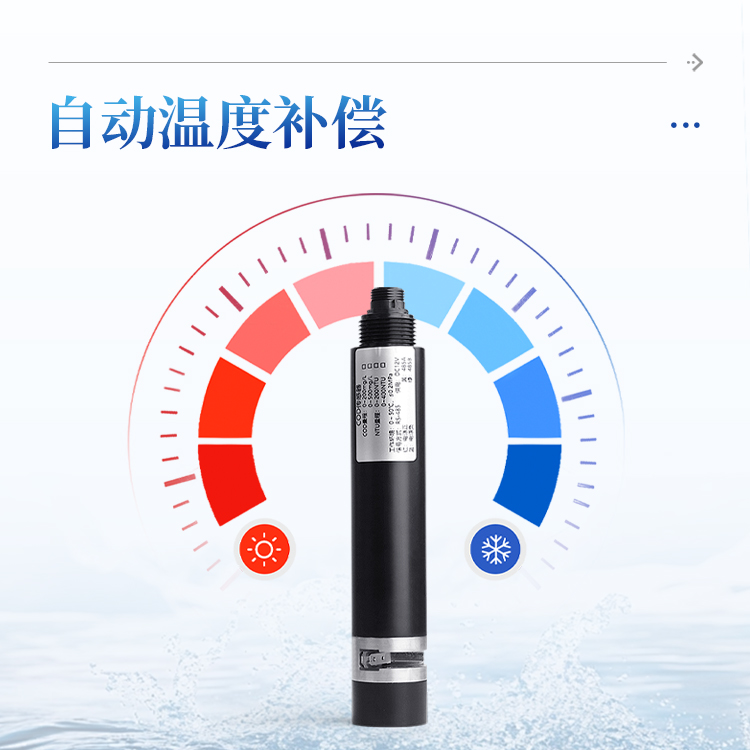

温度补偿 | 自动温度补偿 |
输出方式 | RS-485（Modbus/RTU） |
存储温度 | -5-+65℃ |
工作环境 | 0～50℃ , ≤0.2MPa |
安装方式 | 浸入式安装，3/4NPT 安装螺纹 |
线缆长度 | 5m |
功耗 | 0.2W,12V 供电 |
供电 | DC：12V-24V |

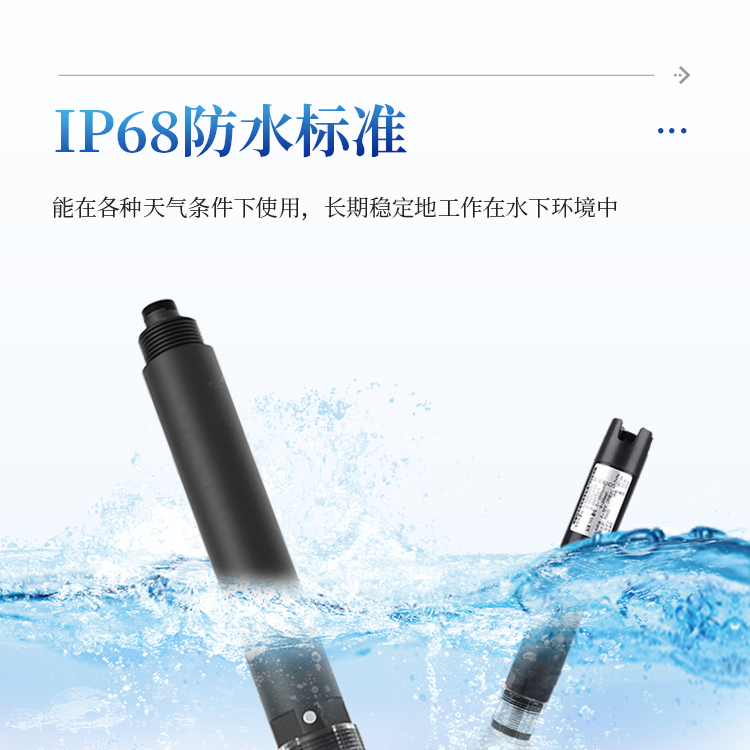

防护等级 | IP68 |
校准方式 | 两点校准 |
外壳材质 | ABS |
| 三、尺寸/安装 |
1.尺寸图
2.接线图
线缆为5芯屏蔽线：
红色线—电源线黑色线—地线绿色线—485A白色线—485B
3.安装
注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。测试口左右5CM之内不会碰到容器壁，下方10CM
| 四、维护和保养 |
传感器维护:
如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。
注意：
避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。
| 五、用户校准 |
传感器出厂的时候已进行了严密的校准，一般不需要用户校准，如果进行了用户校准，想恢复可执行恢复出厂的指令。
5.1零点校准
将传感器放入非透明的容器中，溶液使用蒸馏水或者纯净水，保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行零点校准。
5.2斜率校准
将传感器放入非透明的容器中，溶液使用已知浊度的溶液（浊度值要大于20%量程），保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行斜率校准。
